Монтаж датчиков уровня освещенности для светильников

13 мая 2013 г

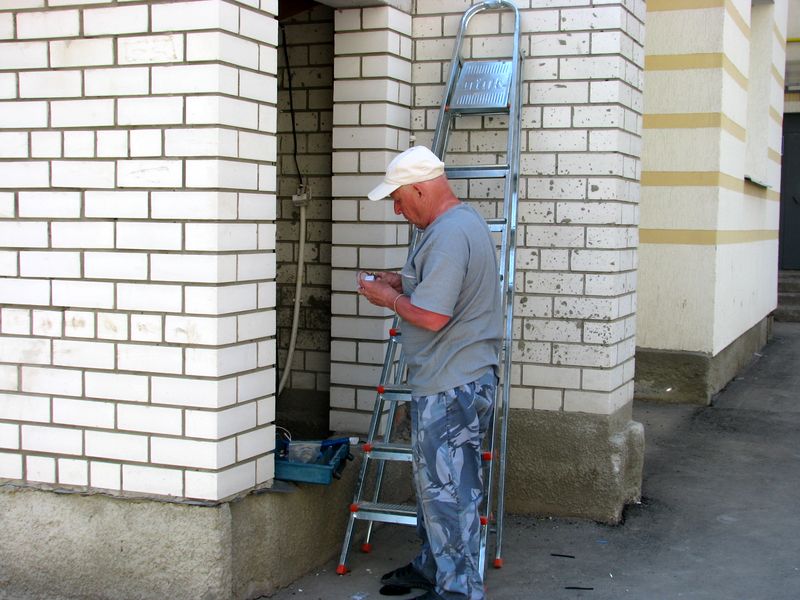

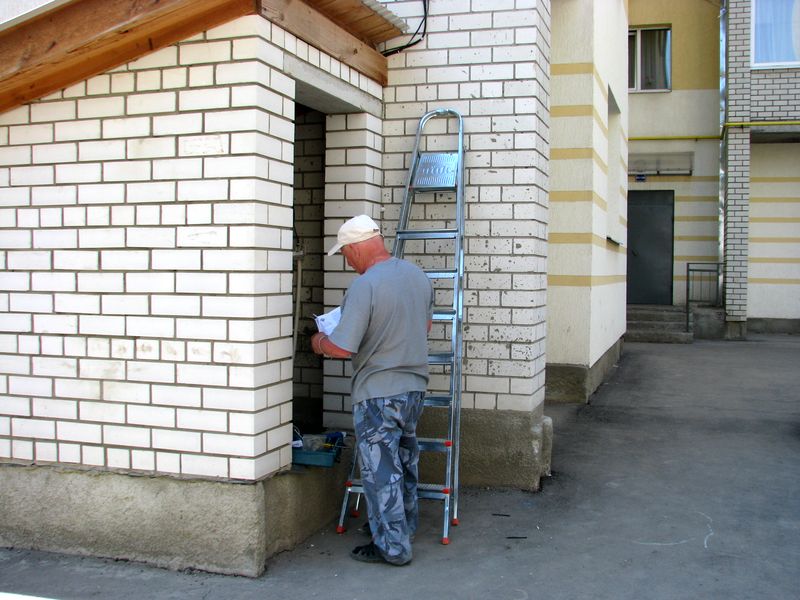

В.Пятаев производит монтаж датчика уровня освещенности для светильника

В нашем Удивительном Квартале идет акция по экономии электроэнергии в местах общего пользования внутри дома и на улице.

С этой целью уже некоторое время работают датчики движения, включающие лампочки в подъездах домов. И вот на очереди - подключение датчиков уровня освещенности, включающих светильники над подъездами и калитками.

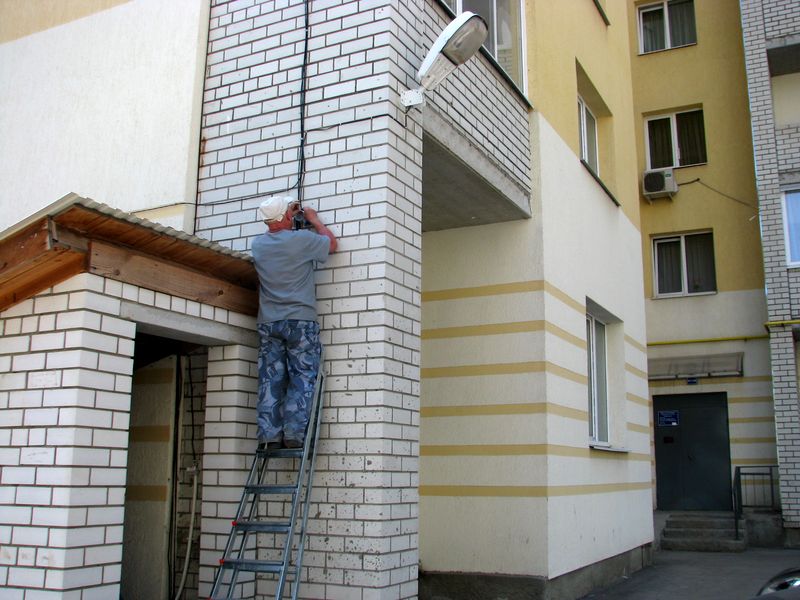

Сегодня наш электрик В.Пятаев сделал монтаж и подключил первый датчик для наружных светильников на углу дома 58А, возле офиса компании 'Оптимист'. На мой вопрос - все ли светильники будут иметь такие датчики, Владимир сказал, что это первое пробное подключение, чтобы на нем настроить сенсоры для правильного срабатывания при недостаточной освещенности двора, то есть в вечернее время. Потом подключит датчики и на все остальные светильники.

Изучение элементов датчика уровня освещенности для светильника

14 мая 2013 г

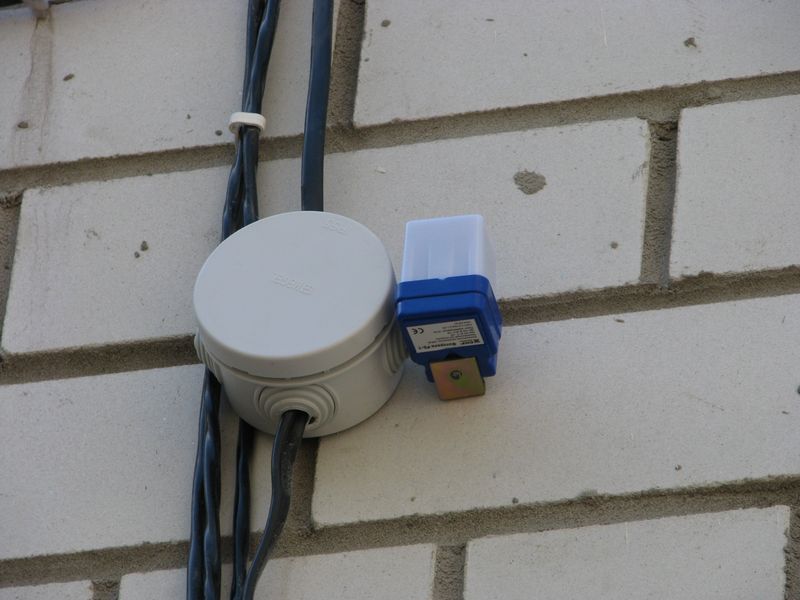

Удалось установить марку фотореле, сфотографировав его поближе, это "Фотореле PS-1", выпускаемое фирмой EKF.

Фотореле РS предназначено для автоматического управления (включение и отключение) освещением внутри зданий и на улице в зависимости от уровня освещенности: уличного освещения, рекламных вывесок, витрин, освещения внутри помещений и т.п. Применяется для экономного использования электроэнергии.

Порог срабатывания в зависимости от освещенности регулируется в диапазоне от 5 до 50 Лк (за исключением модели Р-1, где установлен порог 10 Лк).

Монтаж фотореле осуществляется при помощи крепежной пластины.

В качестве коммутационного элемента служит электромеханическое реле. Корпус фотореле выполнен из не поддерживающего горение пластика.

Применяются в однофазных цепях переменного тока номинальным напряжением 240 В частотой 50 Гц.

Tехнические характеристики

Параметры		Значения
		PS-1	РS-2	РS-3
Номинальное напряжение, В		240
Номинальная частота, Гц		50
Номинальный ток нагрузки, А	при cosφ=1	6	10	20
	при cosφ=0,6	4	6	12
Максимальная мощность нагрузки, Вт		1350	2200	4400
Порог срабатывания в зависимости от уровня освещенности, Лк		менее 10	5...50 (регулир.)	5...50 (регулир.)
Потребляемая мощность в рабочем режиме, Вт		6,6
Потребляемая мощность в режиме ожидания, Вт		0,25
Диапазон рабочих температур, °С		от -25 до +40
Степень защиты		IР44

Ознакомиться с паспортом на фотореле можно здесь.

Стоимость изделия 76 руб - Москва, 83 руб - Ростов-на-Дону, 111 руб - Ярославль...

Более новые статьи:

Предыдущие статьи:

Про датчики освещенности для "Кобр" - в 5 утра уже светло как днем, а свет не выключился... Прошел охранник по подъездам и отключил.
Так что с настройками что-то не так.

Ааа, понятно, в паспорте написано, что он не регулируется! Кому в голову пришло купить такое допотопное фотореле? УК Оптимист экономит?
